StmDfuUsb

Mettez à jour le firmware de votre microcontrôleur STM32 via un câble USB en utilisant le protocole de mise à niveau du firmware par périphérique USB (DFU).

Cette application vous permet de mettre à jour le firmware d'un processeur STM32 par le biais d'une connexion USB en utilisant le protocole USB DFU.

L'application est développée sur la base des documents suivants de STMicroelectronics.

1. AN2606 : Mode mémoire système des microcontrôleurs STM32

2. AN3156 : Protocole USB DFU utilisé dans le programme d'amorçage STM32

Comment utiliser l'application.

PRÉREQUIS

Votre appareil mobile doit prendre en charge l'USB-OTG.

PRÉPARATION

1. Connectez votre carte de développement STM32 à votre appareil mobile à l'aide d'un câble USB-OTG.

2. Activez le mode programmeur (bootloader) sur le STM32. Consultez l'AN2606 pour les instructions. En règle générale, cela consiste à définir les broches BOOT0 et BOOT1 sur la combinaison correcte en fonction de votre modèle de CPU spécifique.

PROGRAMMATION

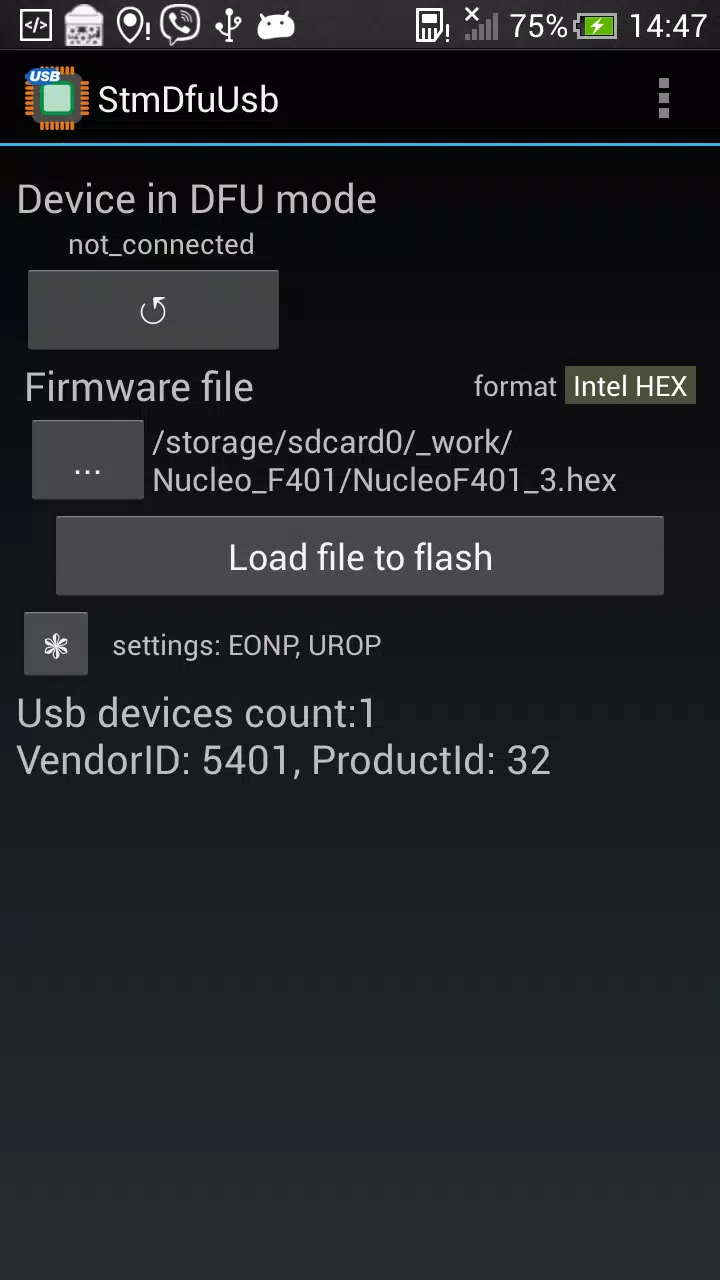

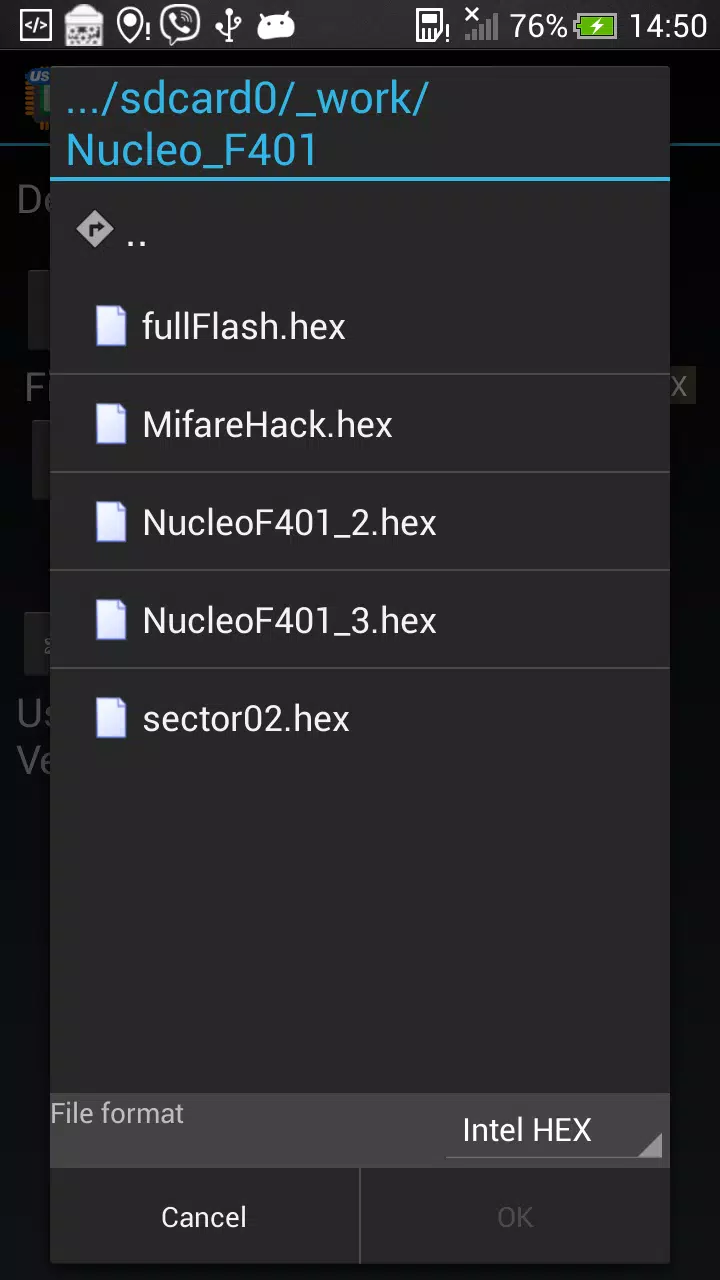

1. Sélectionnez le fichier de firmware que vous souhaitez écrire.

- Le fichier de firmware doit être dans l'un des formats suivants :

- Intel Hex

- Motorola S-Record

- DfuSe (format DFU de STMicroelectronics)

- Binaire brut

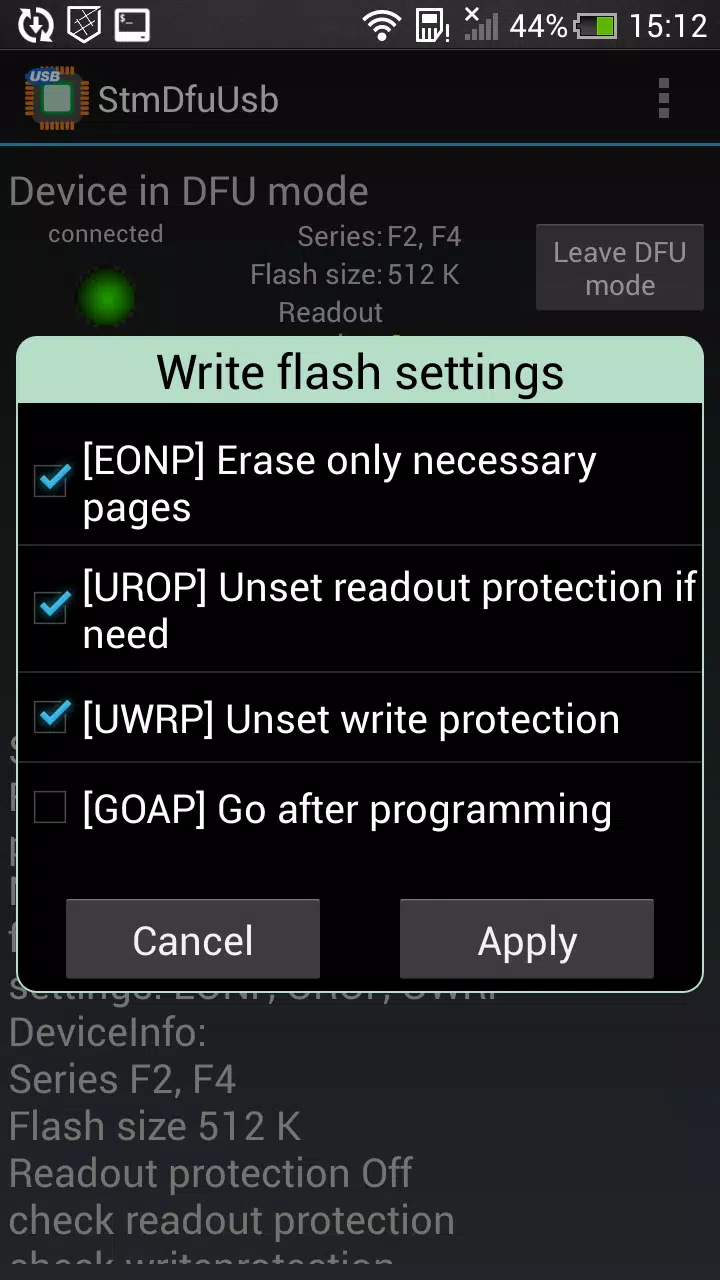

2. Configurez vos options d'écriture souhaitées. Les options suivantes sont disponibles :

- Effacer uniquement les pages de mémoire nécessaires

- Supprimer la protection contre la lecture si nécessaire

- Démarrer automatiquement le CPU après la programmation

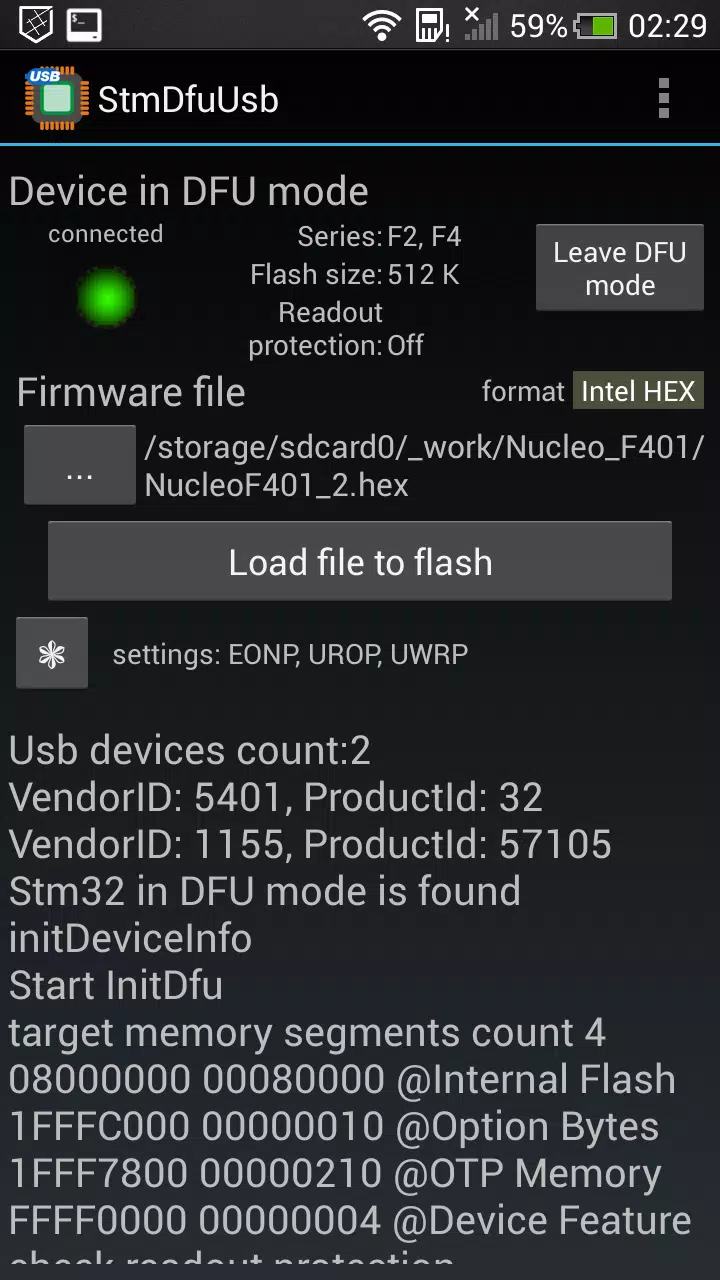

3. Appuyez sur le bouton « Charger le fichier dans la mémoire flash » et attendez que l'opération soit terminée.

L'application prend également en charge les opérations supplémentaires suivantes :

- Effacement de la mémoire flash

- Vérification si la mémoire flash est vide

- Comparaison du contenu de la mémoire flash avec un fichier.

Vous pouvez sélectionner ces opérations via leurs éléments de menu correspondants.

L'application a été testée sur les modèles de microcontrôleurs suivants :

STM32F072

STM32F205

STM32F302

STM32F401

STM32F746

STM32G474

STM32L432

RESTRICTIONS D'UTILISATION

Vous pouvez effectuer jusqu'à 25 téléchargements de firmware complètement gratuitement.

Une fois que vous avez atteint cette limite, vous pouvez acheter l'un des deux services suivants :

1. 100 téléchargements supplémentaires

2. Utilisation illimitée de l'application.
