Fabrication Flat Pattern

Ramas de tuberías, conos, conos excéntricos, toriconos y patrones planos de cuadrados a redondos.

Es altamente beneficioso para crear disposiciones de fabricación para todas las formas comunes utilizadas en la metalurgia. Minimiza el tiempo de fabricación y mejora la precisión.

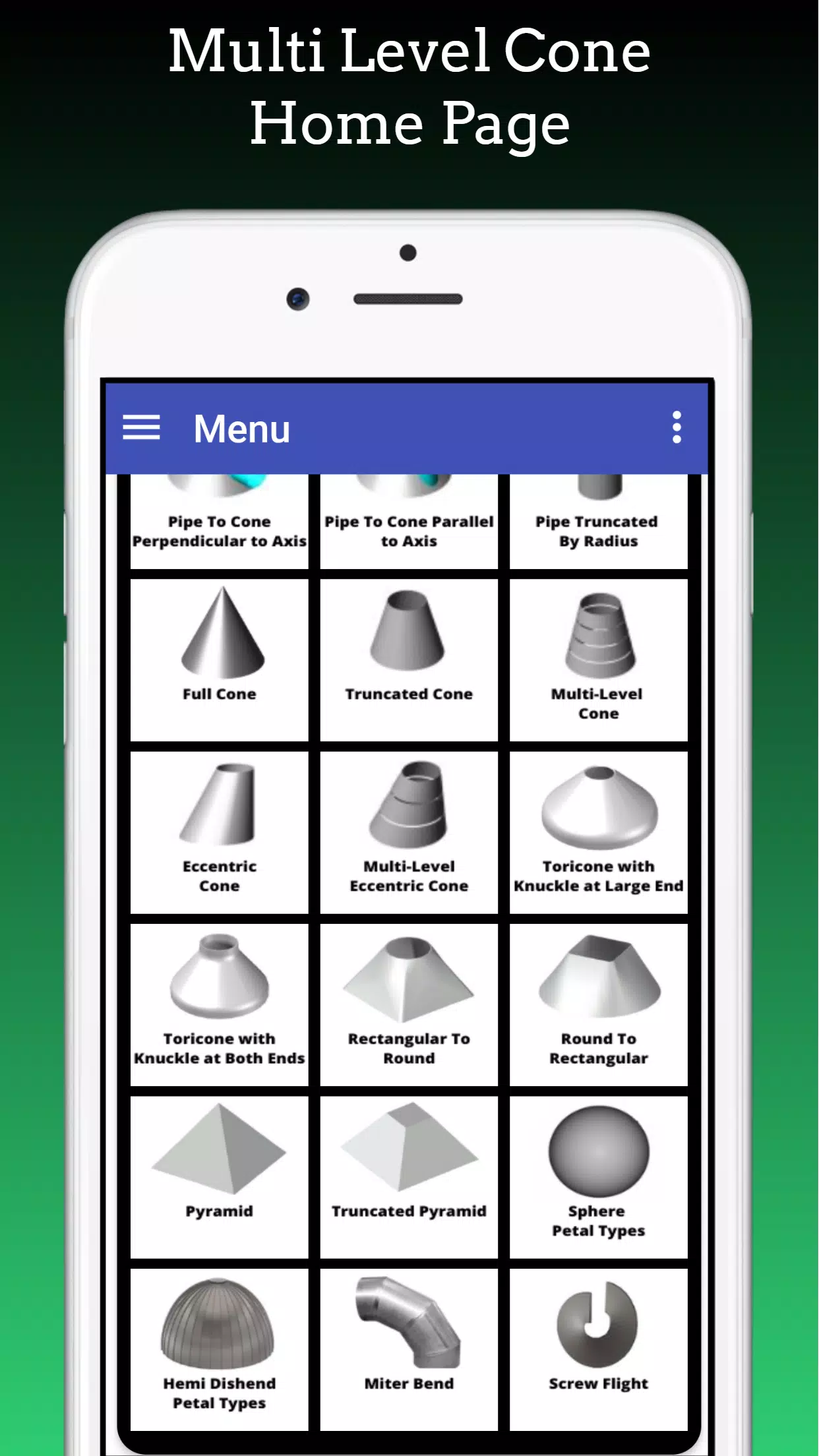

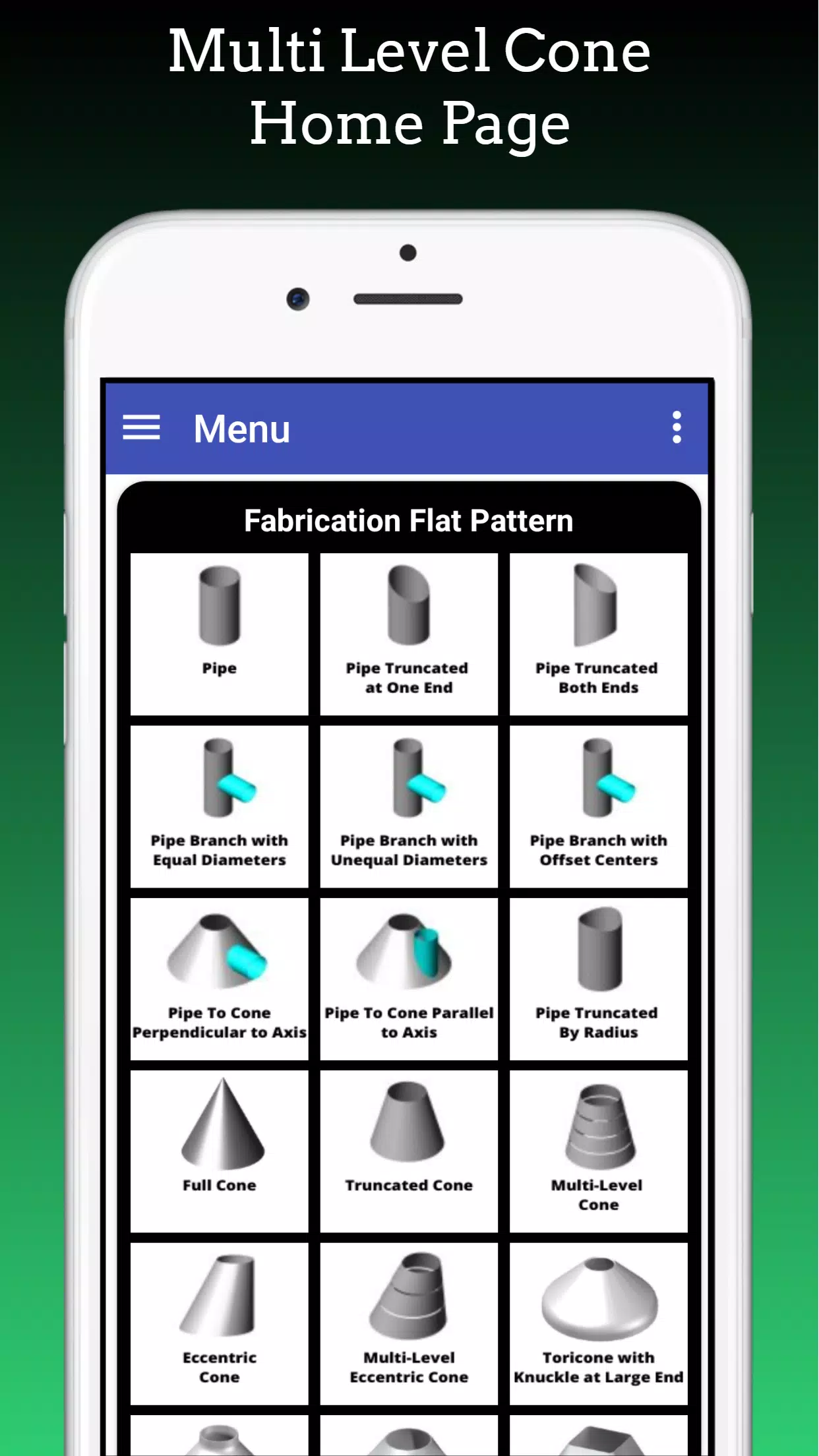

Esta aplicación ofrece las siguientes opciones de patrones planos de fabricación:

Desarrollo de patrones planos para diseño de tuberías o desarrollo de cascos.

Diseño de tubería truncada para tuberías cortadas en cualquier ángulo.

Tubería truncada en ambos extremos, cortada en un ángulo en cada lado.

Intersección de tubería con tubería de diámetros iguales para conexiones de rama.

Intersección de tubería con tubería de diámetros desiguales para conexiones de rama.

Intersección de tubería con tubería de diámetros desplazados para conexiones de rama.

Intersección de tubería con cono perpendicular al eje.

Intersección de tubería con cono paralela al eje.

Patrón plano de tubería truncada por radio.

Patrón plano de diseño de cono completo.

Patrón plano de diseño de cono truncado o medio.

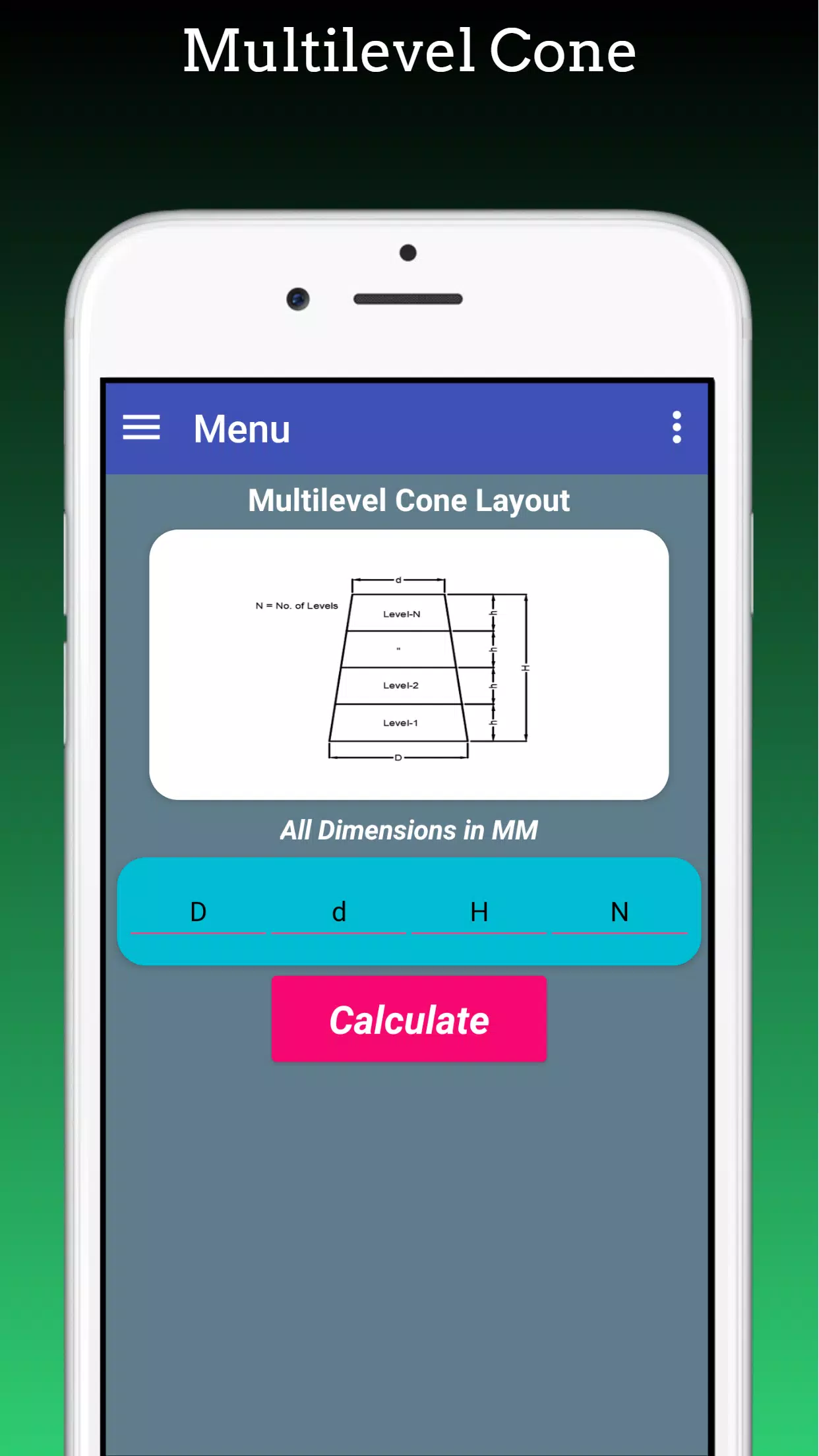

Patrón plano de diseño de cono multinivel.

Patrón plano de diseño de cono excéntrico.

Patrón plano de diseño de cono excéntrico multinivel.

Tori-cono con radio de quilla en el extremo grande.

Tori-cono con radio de quilla en ambos extremos.

Diseño de transición de rectángulo a redondo o cuadrado a redondo.

Diseño de transición de redondo a rectángulo o redondo a cuadrado.

Patrón plano de diseño de pirámide.

Patrón plano de diseño de pirámide truncada.

Patrones planos de pétalos de esfera.

Patrones planos de pétalos de fondo de plato.

Patrón plano de diseño de codo de bisagra.

Patrón plano de diseño de hélice de tornillo.

Esta aplicación cubre conos, cascos, tuberías, conexiones de ramas de tuberías, conos completos, conos medios, conos truncados, cuadrados a redondos, redondos a cuadrados, rectángulos a redondos, redondos a rectangulares, pirámides, pirámides truncadas, ramas de cono a tubería, esferas, fondos de plato y más.

Es útil para profesionales en la fabricación de recipientes a presión, fabricación de equipos de proceso, soldadura, tuberías, aislamiento, conductos, fabricación de equipos pesados, tanques de almacenamiento, agitadores, equipos mecánicos, estructuras, fabricación industrial e intercambiadores de calor.

Es la herramienta ideal para ingenieros de producción, ingenieros de fabricación, ingenieros de planificación, ingenieros de costos y estimaciones, ingenieros de proyectos, contratistas de fabricación, supervisores, ajustadores y personal del taller.
